Bodensensoren

Für die Bodentemperaturen verwende ich 6 Sensoren des Typs S2001IA und den dazu passenden Empfänger WS2500PC. Alle Geräte habe ich bei ELV bestellt. Zuerst orderte nur eine Sensor und das PC-Interface, um die allgemeine Funktion (insbesondere die Funkübertragung) zu testen, und ob ich das ganze vernünftig in meine Linux-Umgebung integrieren kann. Nachdem diese Punkte ok waren, habe ich die fünf restlichen Sender bestellt.
Mit den Sensoren werden die Temperaturen 5cm über dem Boden und 5,10,20,50 und 100cm im Boden gemessen.

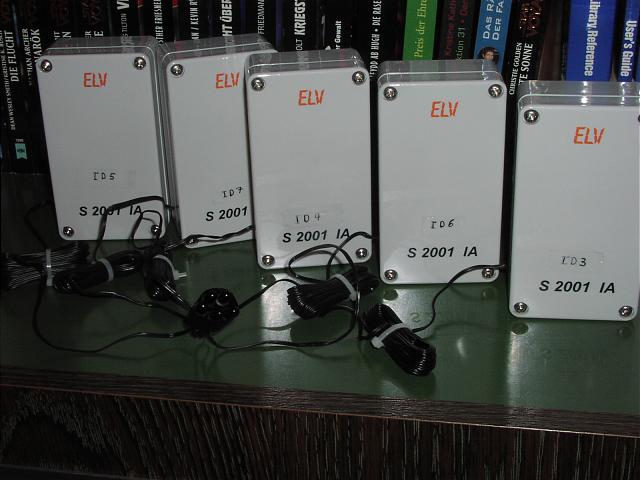

Vor der Installation habe ich verglichen, wie stark die einzelnen Sensoren voneinander abweichen. Von den Meßwerten habe ich dann den Mittelwert berechnet und für jeden Sender einen entspr. Korrekturwert gebildet. Die Differenz zwischen den höchsten und niedrigsten Wert war 1.8 K.
Für die 'tiefen' Sensoren in 100,50 und 20 cm Tiefe habe ich ein 16mm Kunststoffrohr in den Boden gesetzt und den Temperaturfhler darin hinuntergelassen. Die Löcher habe ich mit einem Stab in den Boden geschlagen, um dann das Rohr hineinzuschieben. Bei dem 50 und 100cm Sensor habe ich zusätzlich ein kleines Gewicht angebracht, um sicherzustellen, daß er auch bis an das Ende des Rohres fällt. Den 10 und 5cm Sensor habe ich ungeschützt in den Boden gelegt. Der Sensor 5cm über dem Boden befindet sich an einer Kunststoffschiene. S2001IA

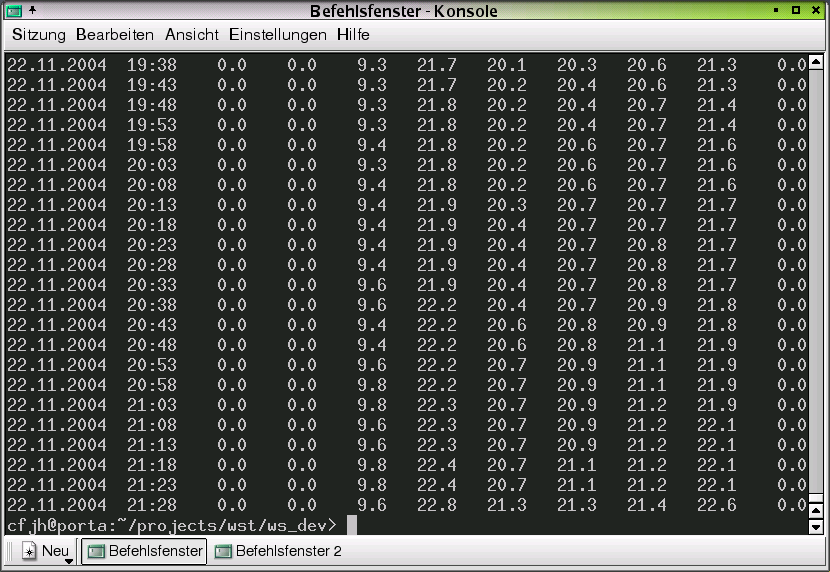

Messung der Abweichungen

S2001IA
Meßwertetabelle

S2001IA

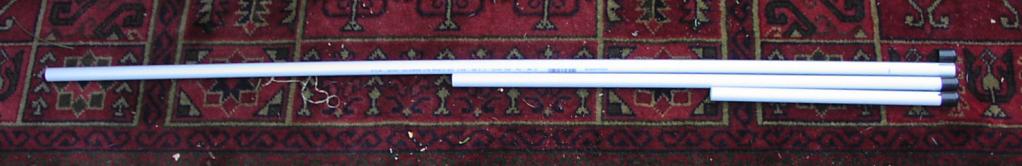

Die Rohre für den 100,50 und 20cm-Sensor

S2001IA
In jedem Rohr ist an der Seite eine Kerbe zum Herausführen des Kabels und ein Stopfen zum Verschließen.

S2001IA

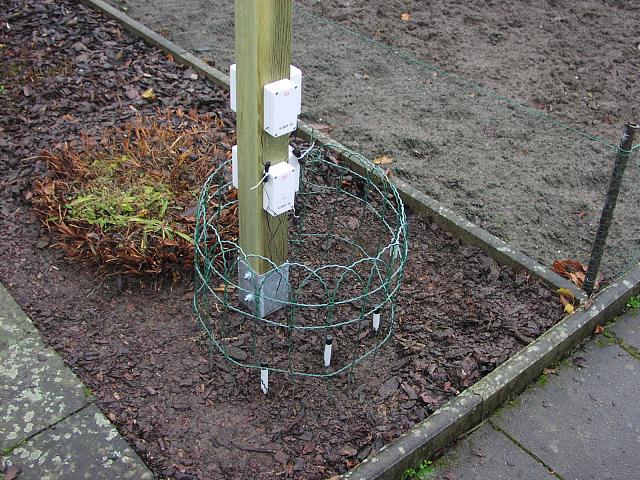

Der fertige Aufbau

S2001IA

S2001IA

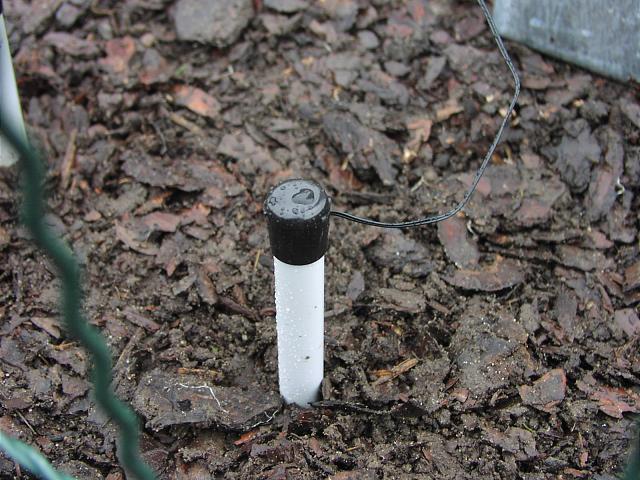

Ein Rohr mit Sensor im Boden

S2001IA

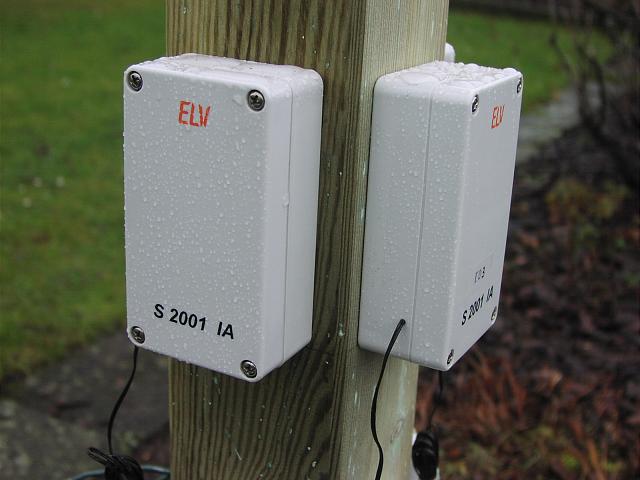

Die Sender an einem Holfpfahl

S2001IA

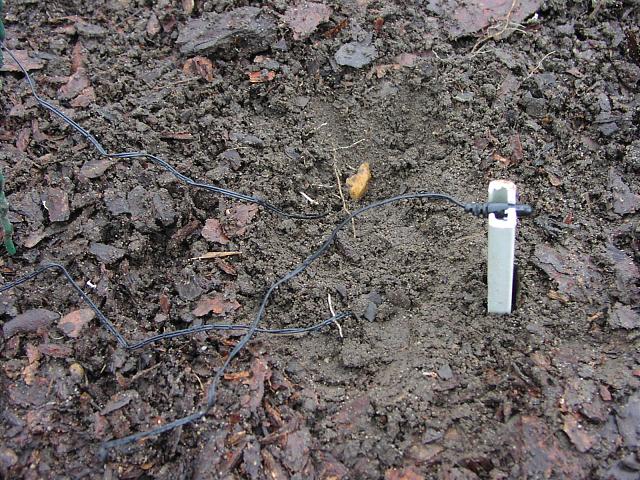

Der Sensor 5cm über dem Boden, links daneben die Sensoren für 5cm und 10cm im Boden.
